El conector de red que se usa mayoritariamente en la actualidad, es el tipo RJ-45, que es un conector parecido el del teléfono, pero un poco mas ancho. Dependiendo de si lo queremos usar para unir 2 ordenadores directamente, o bien 2 o mas ordenadores a través de un Router, la conexión de los extremos tendrá que estar cruzada o no. Vamos a ver qué quiero decir con esto y ejemplos prácticos para crear o modificar estos cables.

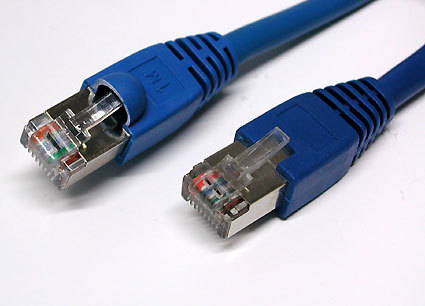

Aquí veis como es un conector RJ45, para crear uno de ellos necesitamos unos alicates especiales, pero siempre podemos comprarlo por poco dinero, un cable de 5 metros vale aproximadamente 3 o 4 euros.
El cable puede estar cruzado o sin cruzar. Esto quiere decir que si queremos unir directamente 2 ordenadores, deberá ser cruzado, ya que el pin que emites datos de un ordenador ha de ir al pin que recibe los datos del otro, y por lo tanto no puede ir en el mismo pin en ambos extremos.
Pero si es para crearnos un cable para conectarlo a un switch o al router directamente, necesitaremos un cable sin cruzar.
Cable RJ45 sin cruzar, para conectar en un HUB o SWITCH, o al ROUTER.
Miramos el conector en la imagen de encima, y de izquierda a derecha van 6 u 8 cables, normalmente 8, y los colores en ambos extremos contando 1 la izquierda y 8 la derecha sería.
- Naranja-Blanco
- Naranja
- Verde-Blanco
- Azul
- Azul-Blanco
- Verde
- Marrón-Blanco
- Marrón
En ambos lados quedaría igual, o sea 1 con 1 , 2 con 2, etc
Cable RJ45 cruzado, para conectar directamente 2 ordenadores
Básicamente, para cruzar el cable, lo único que necesitamos es cruzar los colores verde y naranja, o sea, el blanco-verde con el blanco-naranja, y el verde con el naranja. Quedaría así la cosa.
- Naranja-Blanco/verde-blanco
- Naranja/verde
- Verde-Blanco/Naranja-blanco
- Azul/Azul
- Azul-Blanco/Azul-Blanco
- Verde/Naranja
- Marrón-Blanco/Marrón-Blanco
- Marrón/Marrón
Si tenéis un cable sin cruzar con los conectores por ambos extremos, podéis hacer como he hecho yo, cortar el cable por la mitad y empalmar los colores como en la tabla de arriba, logrando con ello que el cable para HUB que tenía lo pueda usar para conectar 2 ordenadores directamente al estar cruzado.
También podemos optar, si queremos una cable cruzado y tenemos 2 cables sin cruzar, por colocarle un adaptador y unir los 2 cables sin cruzar, y obtener un cable cruzado. Para ello, venden adaptadores como el de la imagen de abajo, sin cruzar si lo que queremos es simplemente alargar un cable uniendo 2 cables o cruzado si lo que queremos es de 2 cables sin cruzar obtener uno cruzado, en cuyo caso el adaptador que coloquemos ha de ser uno que el cruce lo hace el mismo adaptador internamente.
Tipo de cable de red.
Básicamente son 2 los puntos a tener en cuenta, la categoría (CAT), y le tipo de apantallado (UTP, FTP, STP y SFTP)
La categoría se basa principalmente en la calidad y velocidad de transferencia de datos que alcanza. Así pues, una CAT 5 por ejemplo, para ir por casa está bien, si no son cables de tiradas muy largas, ya que la velocidad de nuestro internet doméstico tampoco necesita una transmisión de más de 15,5 MB `por segundo. Os dejo una tabla con las diferentes categorías con la velocidad que alcanza, frecuencia soportada y velocidad de descarga. Contra más largo necesites que sea el camble, también puedes disminuir las pérdidas que eso provoca escogiendo una calidad superior.
|
CAT 5 |
100 Mbps |
100 MHz |
15,5 MB/s |
|---|---|---|---|
|
CAT 5E |
1.000 Mbps |
100 MHz |
150,5 MB/s |
|
CAT 6 |
1.000 Mbps |
250 MHz |
150,5 MB/s |
|
CAT 6A |
10.000 Mbps |
500 MHz |
1.250 MB/s ó 1,25 GB/s |
|
CAT 7 |
10.000 Mbps |
600 MHz |
1,25 GB/s |
|
CAT 7A |
10.000 Mbps |
1.000 MHz |
1,25 GB/s |
|
CAT 8 |
40.000 Mbps |
2.000 MHz |
5 GB/s |
Por otra parte, también es importante el tipo de apantallado. El apantallado evita interferencias y con ello pérdida de velocidad de datos, y es necesario mas bien en lugares magnetizados, como cerca de transformadores, grandes equipos con movimiento, motores, etc., y no es necesario para cables domésticos, como el que puede ir del router a un equipo de la casa, . Estar apantallado significa que los cable sestán rodeados de un material, que lo aisla de posibles interferencias electromagnéticas principalmente, y encarece mucho el cable. Para que te sea más fácil, te explico a continuación lso 4 tipos de apantallado que hay.
UTP : No tiene apantallamiento, pero no es necesario que lo tenga si es para usarlo en casa, con nuestros dispositivos.
FTP : Tiene una unica pantalla general que cubre todos los cables.
STP : Cada par trenzado tiene su propia pantalla, y se usa sobre todo para cables que van por el interior de las paredes.
SFTP: Una combinación de los 2 antreriores, cada par trenzado tiene su pantalla, y además tiene la pantalla general que cubre todos los cables. Evidentemente es el mas caro.
