Conexionado de cable paralelo

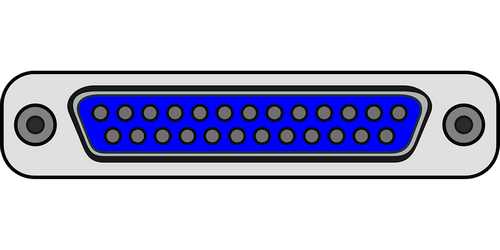

Para comunicar 2 ordenadores mediante cable paralelo, utilizaremos 2 conectores DB25, de 25 pines, ambos deberán ser MACHO, ya que en conector paralelo del PC es HEMBRA.

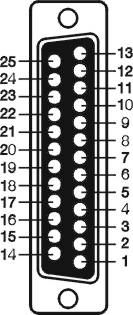

La conexión entre ambos conectores será como se indica a continuación:





25 pines                                 25 pines
pin 2     ..............................    pin 15
pin 3     ..............................    pin 13
pin 4     ..............................    pin 12
pin 5     ..............................    pin 10
pin 6     ..............................    pin 11
pin 15   ..............................    pin 2
pin 13   ..............................    pin 3
pin 12   ..............................    pin 4
pin 10   ..............................    pin 5
pin 11   ..............................    pin 6
pin 25   ..............................    pin 25 (masa-masa)







Con el cable paralelo se transmiten datos mucho mas rápidamente que con el cable serie, aunque permite menos longitud de cable, pero para ordenadores que estén cerca, es una opción muy útil cuando no se dispone de tarjetas de red, aunque hoy en día ya queda obsoleto utilizar este tipo de conexión para intercambiar datos.
